FKN Systek PCB Nutzentrenner
|
|
|
Dass trennen von Leiterplatten nach der bestuckung von komponente benoetigt die best passende methoden und geraete fuer die produktion von Hoch Qualitaetsprodukte. FKN Systek baut und liefert eine vielfalt von maschinen die dies unterstuetzen. Nutzentrenner von FKN Systek sind bei viele Weltbekannte Elektronik Hersteller an der arbeit im produktions prozess.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K-1000 Rollmesser-Nutzentrenner
|
der
Nutzenleiterplattentrenner zum Trennen von PCB´s, mit oberer
und unterer Bedienerschutzvorrichtung. Der justierbare obere
Messerschutz ist zum Sichern, so dass nur die Ritznut die beiden
Rollmesser passieren kann. Wahlfreie unterstützende Seitentische
für praktische Arbeitshandhabung sind auf Wunsch lieferbar.
Justierbares oberes Rollmesser für die genaue Einstellung des
Abstandes zwischen den beiden Messern. Die aus Spezialstahl
angefertigten Rundmesser und die dazu gehörenden Messerfassungen
garantieren Ihnen eine lange Lebensdauer. Trennlänge bis zu 300
mm, Größe (H x B x T): 355 mm x 190 mm x 670 mm Gewicht:
16 kg, Leiterplattendicke:1,0 mm – 3,2 mm Tiefe der Ritznut
(Restmaterial): min. 0,3 mm – max. 0,8 mm
|
|
|
|
|
|
|
|
K-2000 Motorisierter
Rollmesser-Nutzentrenner
|
zum Trennen von PCB´s, das
untere Rollmesser wird durch einen Motor angetrieben. Ein oberer und
unterer Messerschutz dient zum Schutz des Bedieners. Der
justierbare obere Messerschutz ist zum Sichern, so dass nur die
Ritznut die beiden Rollmesser passieren kann. Zwei
Arbeitsgeschwindigkeiten für beste Trennbedingungen. Wahlfreie
unter-stützende Seitentische für praktische
Arbeitshandhabung. Justierbares oberes Rollmesser für die genaue
Einstellung des Abstandes zwischen den beiden Messern. Die aus
Spezialstahl angefertigten Rundmesser und die dazu gehörenden
Messer-Fassungen garantieren Ihnen eine lange Lebensdauer. Trennlänge
bis zu 300 mm. Auch als Handbedienerversion K1000 als preiswertes
Einsteigermodell für den kleinen Bedarf lieferbar. Größe:
355 mm hoch, 190 mm breit, 670 mm tief, Gewicht: 20 kg,
Stromversorgung:115/220 Volt Leiterplattendicke: 1,0 mm – 3,2 mm,
Tiefe der Ritznut (Restmaterial): min. 0,3 mm – max. 0,8 mm
|
|
|
|
|
|
|
|
|
K-3000 manueller
Linearmesser-Nutzentrenner
|
für bis zu 450 mm oder 600 mm
lange PCB´s. Vorderer und hinterer höhenverstellbarer
Kipptisch für eine komfortablere Bedienung. Verstellbares
unteres Messer für eine vertikale Position. Justierbarer
Messerschutz für die Sicherheit des Bedieners und Zugang zur
Ritznut. Ausreichende Arbeitsfläche für leichte Bedienung
und größere Stückzahlen. Beide Arbeitsflächen
können geneigt werden, so dass die abgetrennten Nutzen in einen
Behälter fallen können.Zusätzlich ist eine ESD
Schutzmatte auf dem Ablagetisch für die getrennten Nutzen
befestigt. Die Messer der K-Serie sind an einer Seite abgeflacht, so
daß die Ritznut jeder bestückten Nutzenleiterplatte mit
der scharfen Kante der Rollmesser ohne Beschädigung getrennt
wird. Für Platten mit geringen Abständen von Komponenten
sind für die Serien K3000 und K4000 spezielle Linearmesser
lieferbar. Die aus Spezialstahl angefertigten Rollmesser und
Linearmesser garantieren Ihnen eine lange Lebensdauer. Größe(H
x B x T):431 mm x 685 mm x 304 mm, Gewicht:25 kg, Stromversorgung:
115/220 Volt Leiterplattendicke: 1,0 mm – 3,2 mm, Tiefe der Ritznut
(Restmaterial): min. 0,3 mm – max. 0,8 mm
|
|
|
|
|
|
|
|
|
K-4000 motorisierter
Linearmesser-Nutzentrenner
|
für 450 mm oder 600 mm lange
PCB`s. Der Abstand zwischen den Messern, kann durch das obere
justierbare Messer für präzises Trennen eingestellt werden.
Das untere justierbare Messer passt sich horizontal an. Das
Transportband für das Auffangen der getrennten Leiterplatten ist
gegen Aufpreis lieferbar. Weitere Option ist die
Lichtschrankenkontrolle im Rahmen des Arbeitsschutzes. Die Messer der
K-Serie sind an einer Seite abgeflacht, so daß die Ritznut
jeder bestückten Nutzenleiterplatte mit der scharfen Kante der
Rollmesser ohne Beschädigung getrennt wird. Für Platten mit
geringen Abständen von Komponenten sind für die Serien
K3000 und K4000 spezielle Linearmesser lieferbar. Die aus
Spezialstahl angefertigten Rollmesser und Linearmesser garantieren
Ihnen eine lange Lebensdauer. Größe(H x B x T): 431 mm x
711 mm x 381 mm Gewich: 46 kg, Stromversorgung: 115/220 Volt
Leiterplattendicke: 1,0 mm – 3,2 mm Tiefe der Ritznut
(Restmaterial): min. 0,3 mm – max. 0,8 mm
|
|
|
|
|
|
|
|
|
K-5000 Motoriserter Multi-messer Rollmesser-Nutzentrenner
|
Die K5000 und K6000 Nutzentrenner koennen bei Hoch volumen produktion von leiterplatten eingestellt werden. Bis zu 10 rollmesser paere werden auf spindle eingebaut.
|
|
K6000 - In line Multimesser Nutzentrenner.
|
|
|
|
|
|
|
|
|

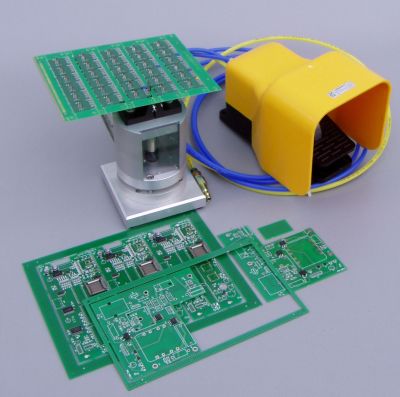

PCB Stegtrenner
|
Der N100 trennt umrißgefräßte
Nutzenleiterplatten schonend und schnell. Die Stege werden sauber und
glatt herausgeschnitten. Der Antrieb erfolgt mittels Druckluft (6 - 8
bar). Die Nutzenleiterplatte wird mit der Fräsnut unter dem
Stanzmesser auf der Matritze platziert. Die Maschine wird durch
Betätigen des Fußpedals in Gang gesetzt. Der Steg wird
dann ausgestanzt. Das überflüssige Material des
ausgestanzten Steges fällt in ein Aufnahmefach.
|
|
N200 Stegtrenner fuer runde leiterplatten.
|
|
|
|
|
|
|
|
|
R 100 Fraesmachine fuer Nutzentrennen
|
Die R100 trennt umrißgefräßte
Nutzenleiterplatten schonend und schnell. Zwei einstellstifte mit fraeswerkzeug in der mitte geben eine gerade oder runde leitpfahd auf dem die umrißgefräßte leiterplatte geleited wird. Die Stege werden sauber und
glatt herausgefräßt. Der vordere stift kann rechts oder links adjustiert werden um den freskreis der leiterplatte genau anzupassen. .
|
|
|
|
|
|
|
|
|
S-300 Mulitsaegeblatt Kreissaege zum trennen von PCB reihen.
|
Die S 300 kan mit bis zu 10 saegeblatter auf spindel ausgestatted werden um mehrere reihen von einer leiterplatte auf eine arbeitsstufe zu trennen. PLC gesteuerter arbeitsgang laesst leiterplatten zuverlaessig und sicher trennen.
|
|
|
|
|
|
|
|
|
|
|
|
